コネクタ付きドロップ ケーブルは、最新の光ファイバー ネットワークに不可欠なコンポーネントであり、エンド ユーザーをメイン ネットワーク インフラストラクチャに接続するための便利で効率的なソリューションを提供します。私は、コネクタ付きドロップ ケーブルのサプライヤーとして、最適なパフォーマンスと信頼性を確保する上で重要な役割を果たすその技術仕様に精通しています。
ケーブル構造
コネクタ付きドロップ ケーブルの構造は、さまざまな設置環境のさまざまな要件を満たすように設計されています。ケーブルの外側ジャケットは通常、ポリエチレン (PE) やポリ塩化ビニル (PVC) などの高品質の素材で作られています。 PE ジャケットは、耐候性、UV 保護、耐湿性に優れているため、屋外用途で好まれます。一方、PVC ジャケットは、その柔軟性とコスト効率により、屋内環境でよく使用されます。
ケーブルの外側ジャケットの内側には 1 本または複数の光ファイバーが含まれています。シングルファイバードロップケーブルは一般に住宅用アプリケーションに使用されますが、マルチファイバーケーブルは商業ビルや高密度接続が必要なエリアに適しています。光ファイバーは緩衝層によって保護されており、緩衝層はポリカーボネートやアクリル酸塩などの材料で作ることができます。この緩衝層は、繊細な繊維に機械的保護を提供し、微小曲げ損失の低減に役立ちます。
繊維の種類
コネクタ付きドロップ ケーブルで使用される光ファイバには、主にシングルモード ファイバ (SMF) とマルチモード ファイバ (MMF) の 2 種類があります。シングルモードファイバーは単一モードの光を伝送するように設計されており、低減衰での長距離伝送が可能です。これは、通信バックボーン ネットワークや大規模なキャンパス上の建物の接続など、長距離にわたる高速データ転送が必要なアプリケーションで一般的に使用されます。
一方、マルチモードファイバーは、複数のモードの光を同時に伝送できます。シングルモードファイバーと比較してコア直径が大きいため、ファイバーへの光の結合が容易になります。 MMF は通常、建物内やデータセンター内など、比較的短距離での高速データ転送が必要な短距離アプリケーションに使用されます。
コネクタの種類
コネクタ付きドロップ ケーブルのコネクタは、ケーブルの全体的なパフォーマンスを決定する重要な要素です。利用可能なコネクタにはいくつかの種類があり、それぞれに独自の利点と用途があります。
SC (加入者コネクタ) コネクタは、光ファイバー ネットワークで最も広く使用されているコネクタの 1 つです。低挿入損失、高リターンロスを実現したプッシュプルタイプのコネクタです。 SC コネクタは、APC (アングルド フィジカル コンタクト) バージョンと UPC (ウルトラ フィジカル コンタクト) バージョンの両方で使用できます。 APC コネクタは角度の付いた端面を備えているため、後方反射が低減され、CATV ネットワークや長距離通信など、高性能が要求されるアプリケーションに適しています。 UPC コネクタは平らな端面を備えており、汎用アプリケーションでよく使用されます。
LC (Lucent Connector) も人気のあるコネクタ タイプです。これは、高密度接続を提供する小型フォームファクターのコネクタです。 LC コネクタは SC コネクタに比べて設置面積が小さいため、データセンターやパッチパネルなど、スペースが限られている用途に最適です。
光学性能
コネクタ付きドロップ ケーブルの光学性能は、挿入損失、反射損失、帯域幅などのいくつかの重要なパラメータによって測定されます。
挿入損失とは、光がケーブルとコネクタを通過するときに失われる光の量を指します。信頼性の高いデータ伝送に十分な信号強度を維持するには、挿入損失が低いことが不可欠です。コネクタ付きドロップ ケーブルの挿入損失は通常、デシベル (dB) 単位で指定されます。高品質ケーブルの場合、挿入損失はシングルモード ファイバで 0.3 dB 未満、マルチモード ファイバで 0.5 dB 未満である必要があります。
リターンロスは、光源に向かって反射される光の量の尺度です。リターンロスが高いということは、後方反射が低いことを示しており、これは信号干渉を防止し、信号の完全性を維持するために重要です。リターン ロスもデシベル単位で測定され、APC コネクタの場合はリターン ロスが 60 dB を超え、UPC コネクタの場合は 50 dB を超える必要があります。
帯域幅は、ケーブルがサポートできる周波数の範囲です。これにより、ケーブル上で達成できる最大データ転送速度が決まります。シングルモード ファイバーは通常、マルチモード ファイバーに比べて帯域幅がはるかに広いため、長距離にわたる高速データ伝送が可能になります。
耐環境性
コネクタ付きドロップ ケーブルはさまざまな環境条件で設置されることが多いため、優れた耐環境性が必要です。
屋外用途では、ケーブルは極端な温度、湿度、紫外線に耐えられる必要があります。ケーブルの外側ジャケットは、環境要因による亀裂や劣化に耐えられる材料で作られている必要があります。たとえば、PE の外側ジャケットを備えたケーブルは通常、-40 °C ～ + 70 °C の温度範囲で動作します。
さらに、ケーブルは水や湿気に対する耐性も必要です。一部のケーブルは、水がケーブルに浸透して光ファイバーに損傷を与えるのを防ぐために、防水層を備えて設計されています。
互換性
コネクタ付きドロップ ケーブルは、スプライス クロージャやパッチ パネルなど、光ファイバ ネットワーク内の他のコンポーネントと互換性がある必要があります。

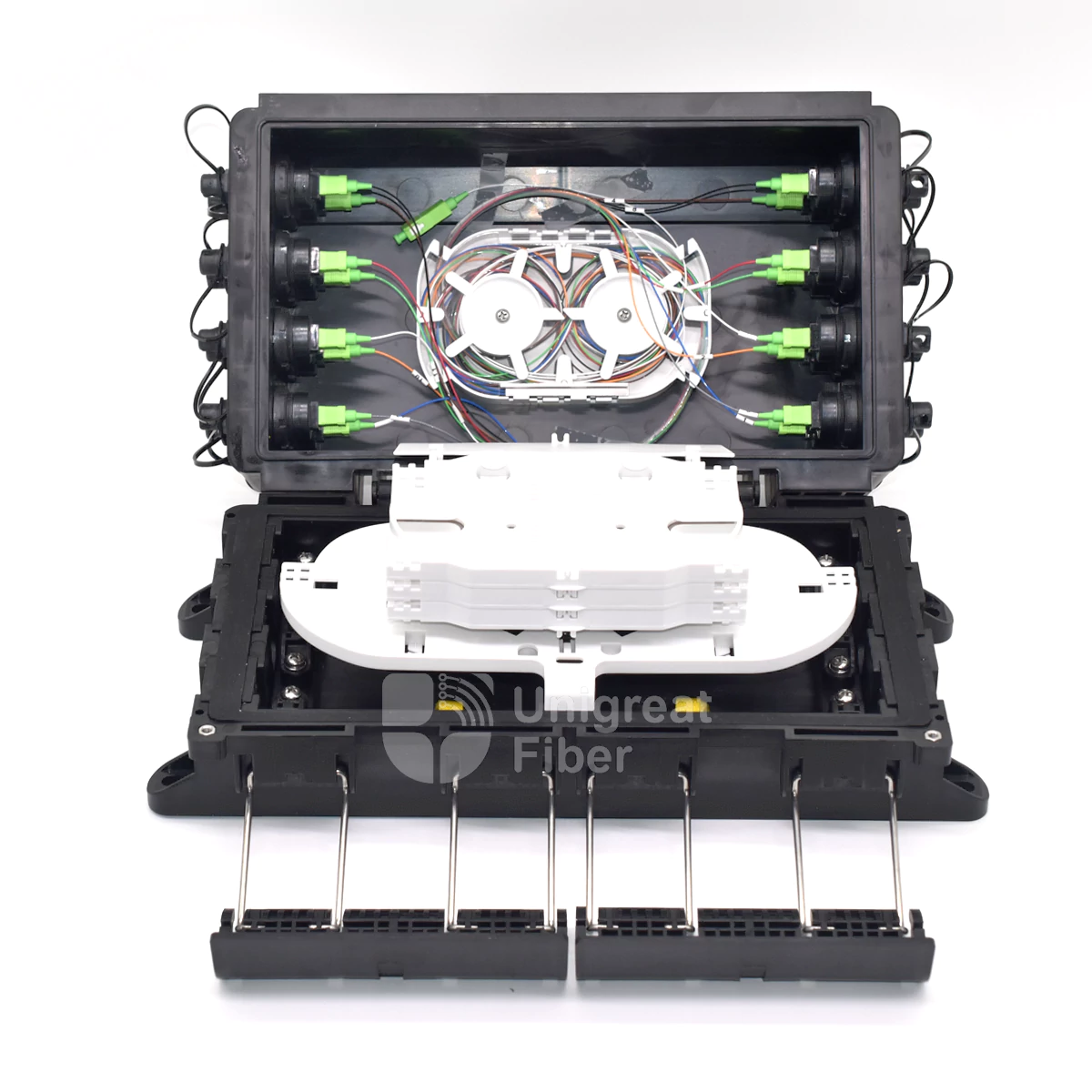

たとえば、ネットワーク内で事前にコネクタ化されたドロップ ケーブルを使用する場合、スプライス クロージャを使用してケーブルを他のファイバに接続する必要がある場合があります。当社は、次のようなさまざまなスプライス クロージャを提供しています。IP68 OptiTap 光ファイバ スプライス クロージャ – 96F、16 ポートそして8 ポート OptiTap スプライス クロージャ、ケーブルに安全で信頼性の高い接続を提供するように設計されています。
ケーブルは、ネットワーク内のパッチ パネルやその他の機器と互換性がある必要もあります。私たちのコネクタ付きドロップ ケーブル アセンブリ Mini SC APCは、幅広いネットワーク機器と互換性があるように設計されており、既存または新規の光ファイバー ネットワークへのシームレスな統合を保証します。
機械的性能
コネクタ付きドロップ ケーブルの機械的性能も重要な考慮事項です。ケーブルは、光学性能を大幅に低下させることなく、曲げ、引っ張り、ねじれに耐えることができる必要があります。
ケーブルの最小曲げ半径は重要なパラメータです。過度の光損失を引き起こさずにケーブルを曲げることができる最小半径を指定します。シングルモード ファイバの場合、最小曲げ半径は通常、ケーブル直径の約 10 ～ 20 倍ですが、マルチモード ファイバの場合、それはわずかに大きくなります。
ケーブルの引張強度とは、ケーブルが破損することなく耐えることができる引っ張り力の最大量を指します。ケーブルは、設置およびメンテナンス中に発生する力に耐えられる十分な引張強度を備えている必要があります。
結論
コネクタ付きドロップ ケーブルのサプライヤーとして、当社はお客様の多様なニーズを満たす高品質の製品を提供することの重要性を理解しています。当社のケーブルは最新のテクノロジーを使用して設計されており、最適なパフォーマンスと信頼性を保証するために厳格な品質基準に準拠しています。
光ファイバー ネットワーク用のコネクタ付きドロップ ケーブルが必要な場合は、詳細についてお問い合わせいただき、特定の要件についてご相談ください。当社は、最高のソリューションと優れた顧客サービスを提供することに尽力しています。
参考文献
- 「光ファイバー通信システム」Govind P. Agrawal著
- 『光ファイバーデータ通信ハンドブック』 John D. Barry、Edward A. Lee、David G. Messerschmitt 著
