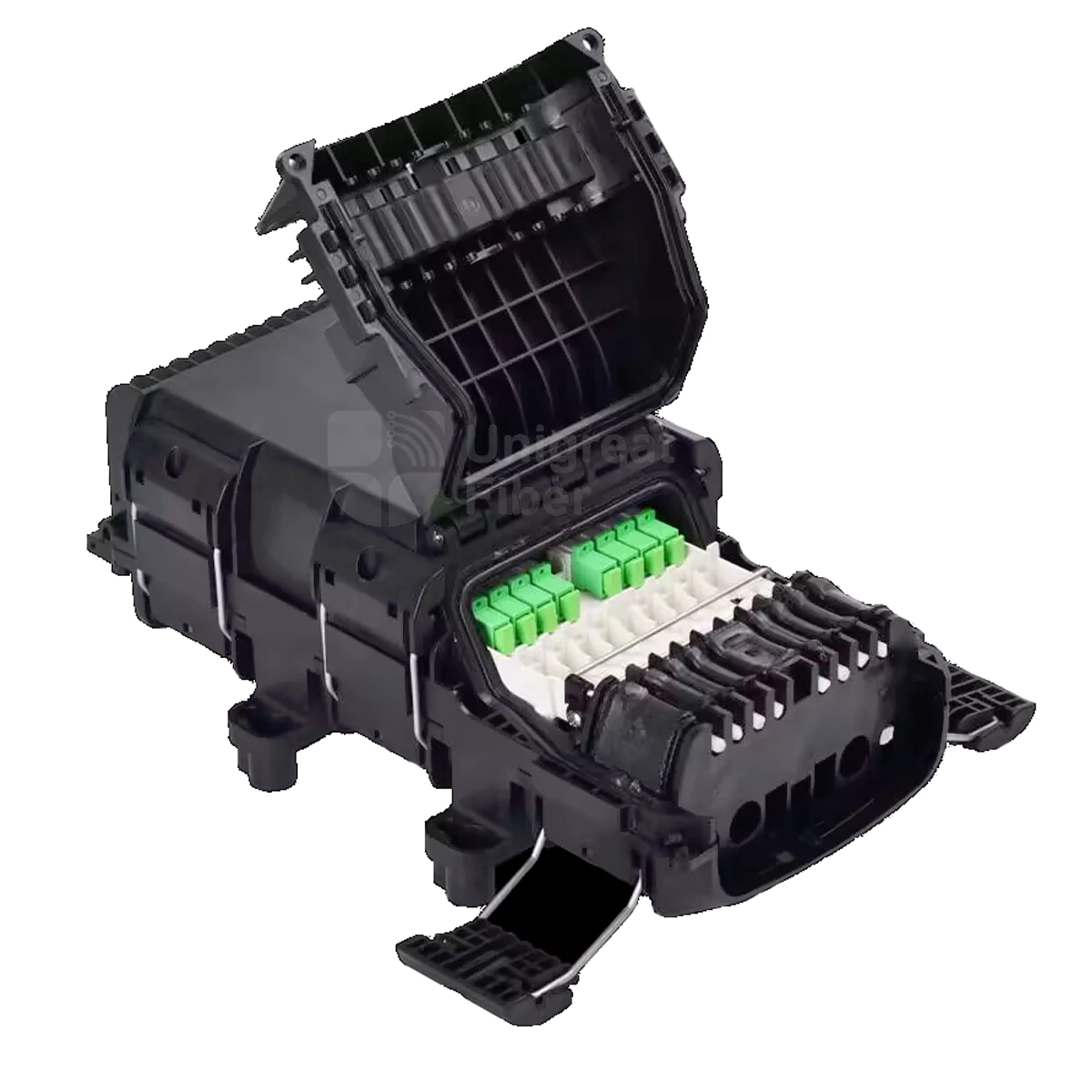

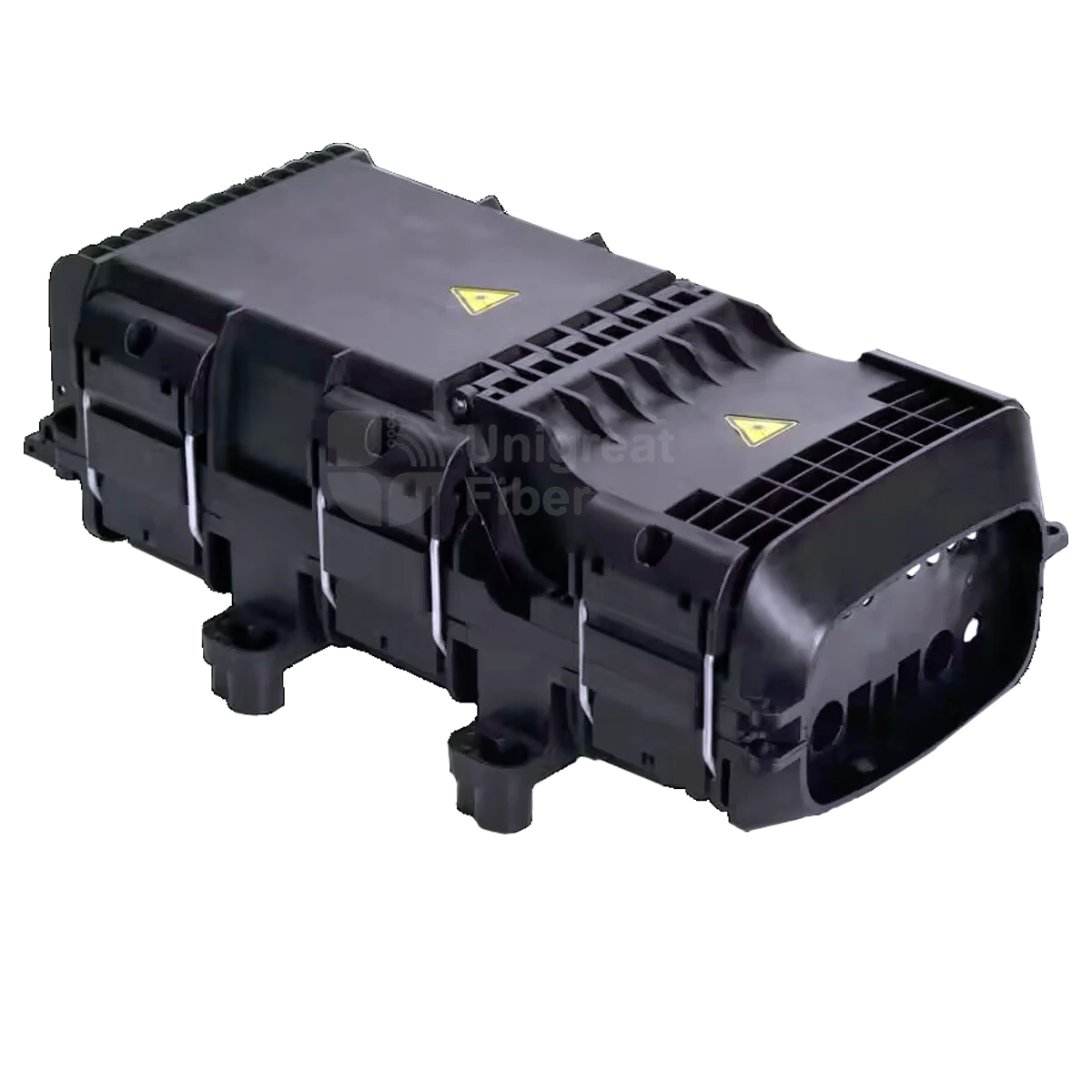

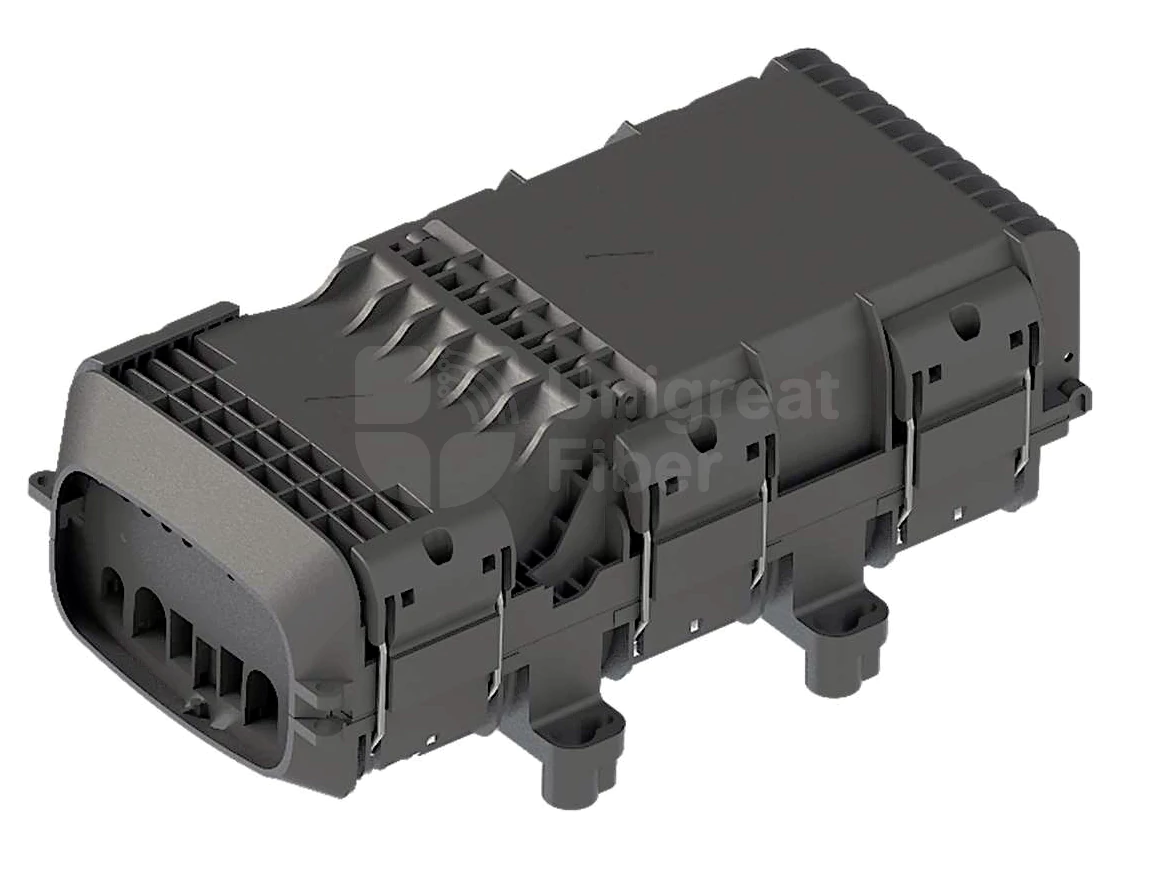

FTTH 66 コア 8 出力光ファイバー配電ボックス

FTTH-UG-B08 光ファイバー配電ボックスの概要

のFTTH-UG-B08 光ファイバー配電ボックスFTTH システムのユーザー分配配線デバイスです。ファイバー ケーブルの保護と管理を提供し、終端、ケーブル分岐、相互接続に使用されます。-これは主に FTTH-ODN ネットワークのユーザー アクセス ポイントとして使用されます。

設置シナリオに基づいて、ボックスは屋内タイプと屋外タイプに分類できます。その機能に応じて、分散型と光分割型に分類できます。-

FTTH-UG-B08 は、すべてのフィーダー ケーブルの終端ポイントとして機能し、FTTx 通信ネットワーク システムのドロップ ケーブルに接続します。この中で光ファイバー配電ボックス、ファイバーのスプライシング、分割、分散が実行されると同時に、FTTx ネットワーク展開の完全な保護と管理が提供されます。

光ファイバー配線ボックスの動作環境

動作温度:-40 度から +65 度まで

相対湿度:85% 以下 (+30 度)

大気圧:70Kpa～106Kpa

保護クラス:IP67



光ファイバー配電ボックスの規格準拠

この仕様では次の条項が参照されています。

日付が記載された参照については、その後の修正 (正誤表を除く) または改訂は適用されません。ただし、相互の合意により、これらの仕様の最新バージョンを使用することが推奨されます。

日付のない参照については、最新バージョンが適用されます。

参照した規格:

UL 94、機器および家電製品の部品用プラスチック材料の可燃性試験

YD/T 2150-2010、光ファイバー配電ボックス



FTTH-UG-B08 光ファイバー配電ボックスの主な機能

·高品質のエンジニアリング プラスチック (PP) で作られており、高い機械的強度、優れた外観、耐久性を備えています。

·屋内または屋外の設置に適しており、壁{0}}またはポール-に取り付けることができます。

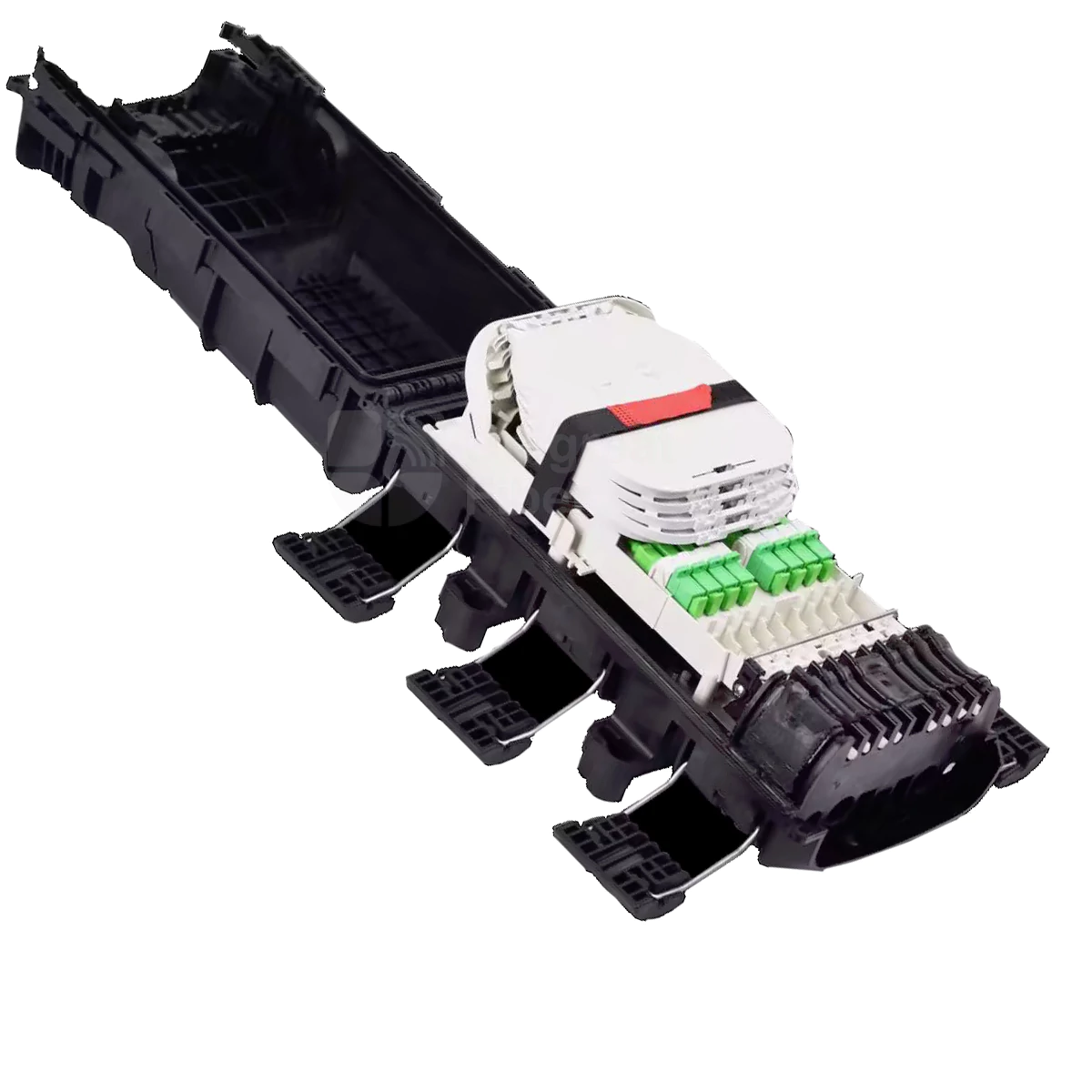

·組み込みの積み重ねられたスプライス トレイ。取り付けやメンテナンスの目的で簡単に開けたり取り外したりできます。-

・合理的なファイバールーティング設計。

●フィーダーケーブルとドロップケーブルのクランプを一体化。ファイバーの接続、固定、保管、分配をすべて 1 つでサポートします。



光ファイバー配電ボックスの技術仕様

・挿入損失：10.5dB以下

・UPCリターンロス：50dB以上

・APCリターンロス：50dB以上

·耐雷仕様:{0}

接地装置と金属部間の絶縁抵抗：IR 2×104 MΩ以上/500V（DC）

接地装置とボックス/金属部間の耐電圧：U 3000V(DC)/min以上、パンク、フラッシュオーバーがないこと



FTT-B08 光ファイバー配電ボックスの構成表

モデル	サイズ（ABC）	最大容量 (SC/APC)	壁掛けサイズ（D*F）-	FOSC (バンチ) 容量	最大ケーブル直径
FTTH-UG-B08	336.5×195×128mm	8	174×110.5mm	66コア	16mm2 / 11mm2

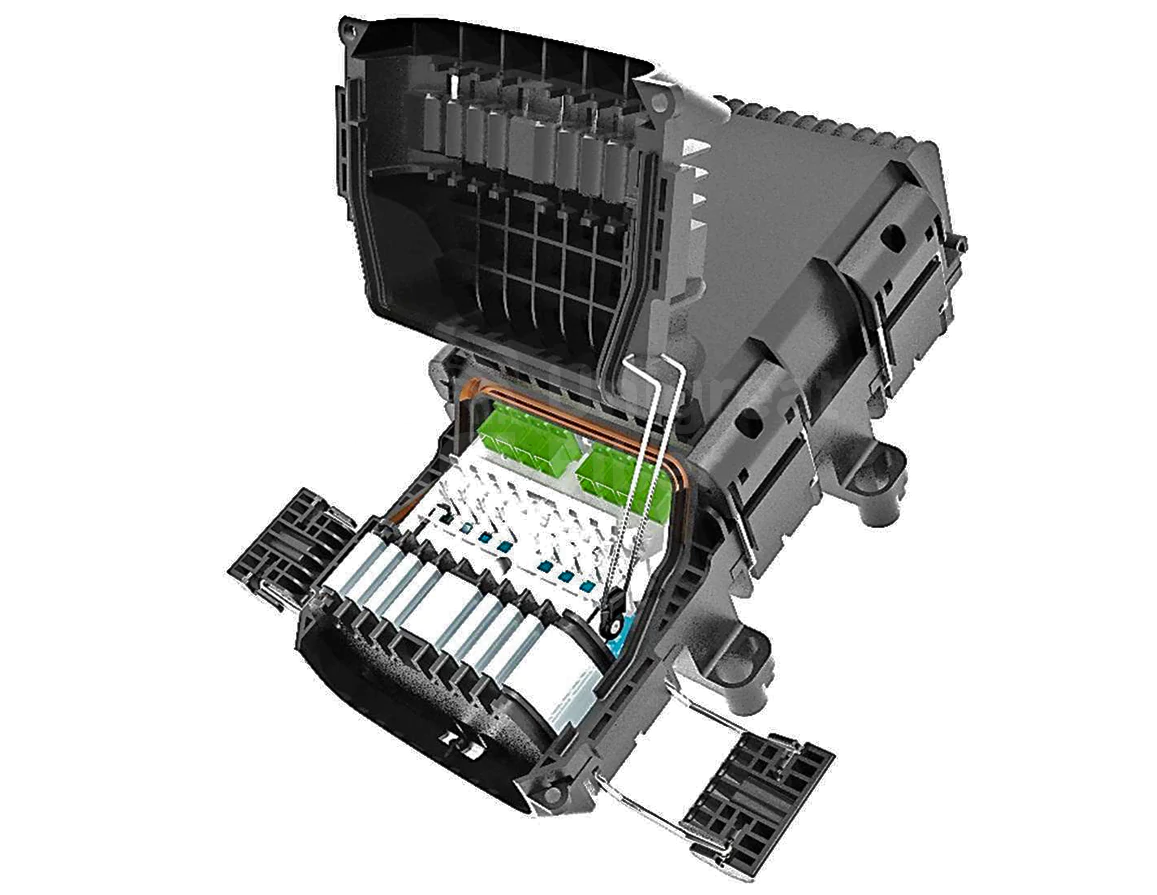

FTTH-UG-B08 配電ボックスのファイバー ルーティング図

ルーティング手順:
A. 蓋を開けます
B. ロックボタンを押す
C. 金属棒を回転させて蓋を固定します
D. コネクタを挿入します



FTTH-UG-B08 光ファイバー配電ボックスの設置

1. 壁掛け設置-

構成表のサイズに従って、壁に 4 つの穴を開けます。

拡張ボルト（Φ7.5×40）を挿入します。

ボックスを穴に合わせて置き、ボルトで固定します。

2. ポール-への取り付け

ポールリングセットをテレコムポールに固定します。

図のようにポールリングで配電ボックスを固定します。



光ファイバー配電ボックスの梱包と保管

・パッキング：カートン

・保存温度：-20 度～+65 度

・保存湿度：95%以下(30℃)、腐食性ガスのないこと

・輸送：自動車、電車、船舶、航空機

・注記：輸送中は衝突、落下、雨、雪、直射日光を避けてください。
